ПРОИЗВОДСТВО SMC

Производство листовых материалов SMC

Name: Производитель пресс-материалов SMC/BMC | Листы SMC и углеволоконный BMC напрямую от завода
Brand: ALITA
Availability: InStock

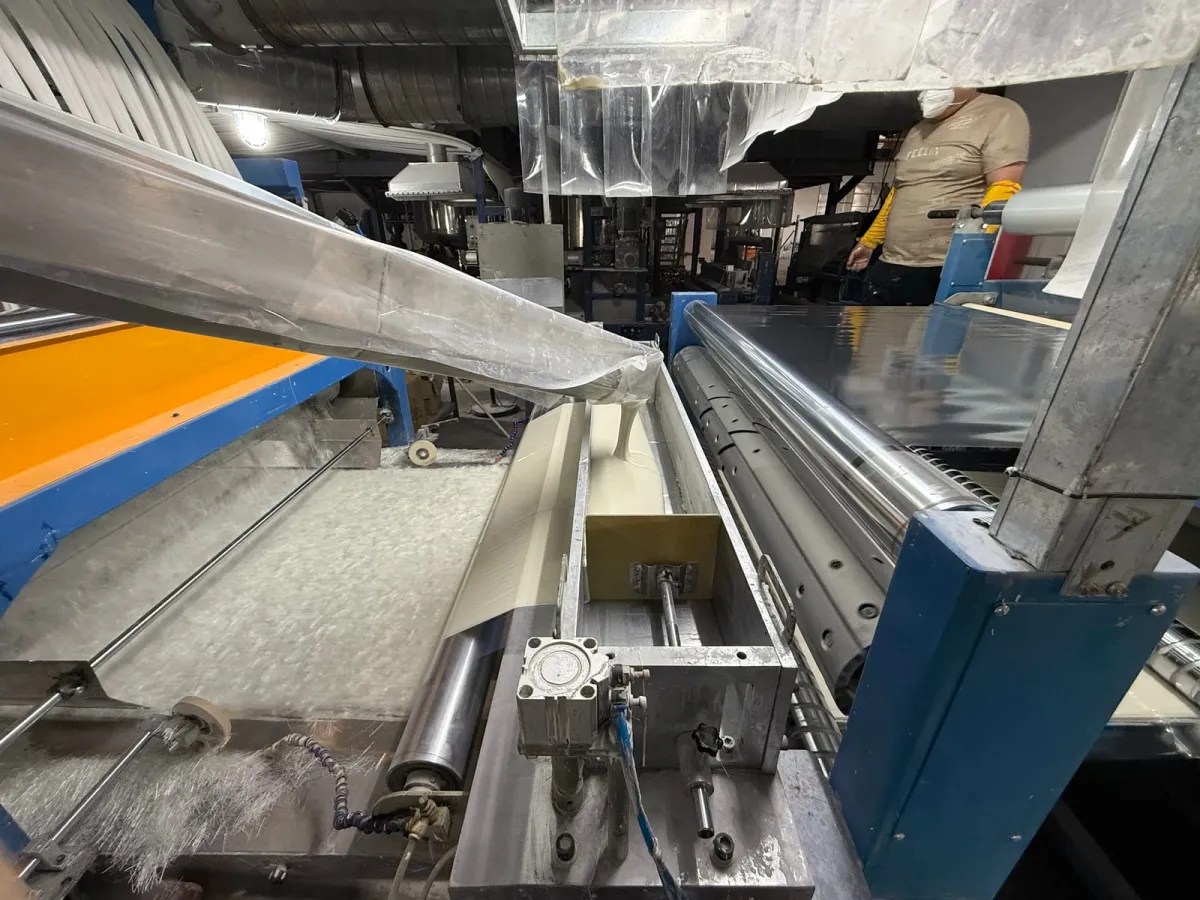

Alita располагает автоматизированной линией шириной 1.25 м для выпуска пресс-материалов SMC. Мы соединяем собственные связующие смолы с качественным стекловолокном для получения полуфабрикатов со стабильной текучестью.

Автоматизированная линия прессования

Точный контроль веса и толщины

Многослойное физическое совмещение

ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС

Технологический процесс производства SMC

6 этапов контроля качества от подачи смолы до упаковки готового рулона

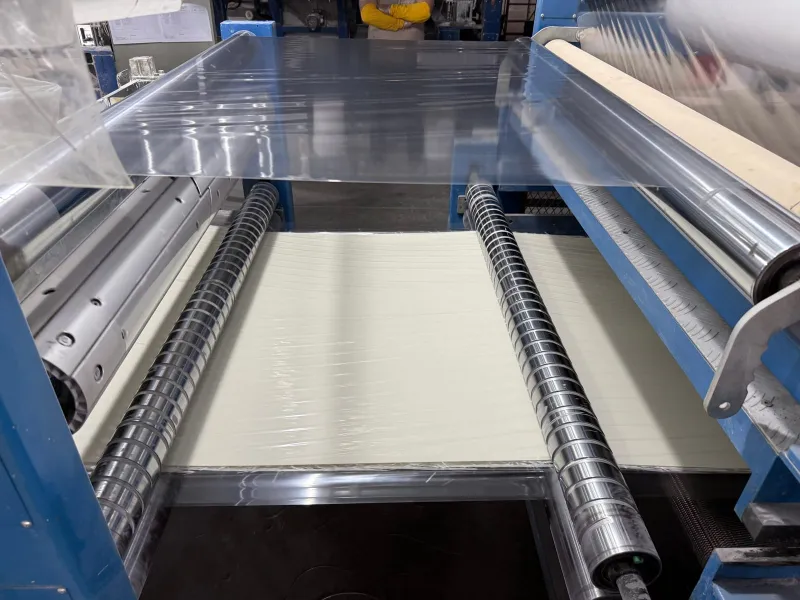

Подача несущей пленки

Высокопрочная полиэтиленовая пленка разматывается на конвейер, служа подложкой для смоляной пасты.

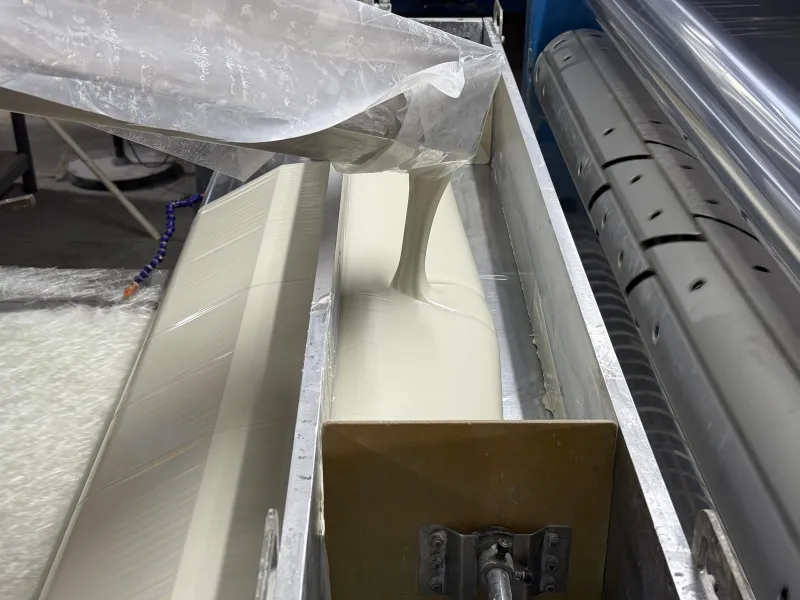

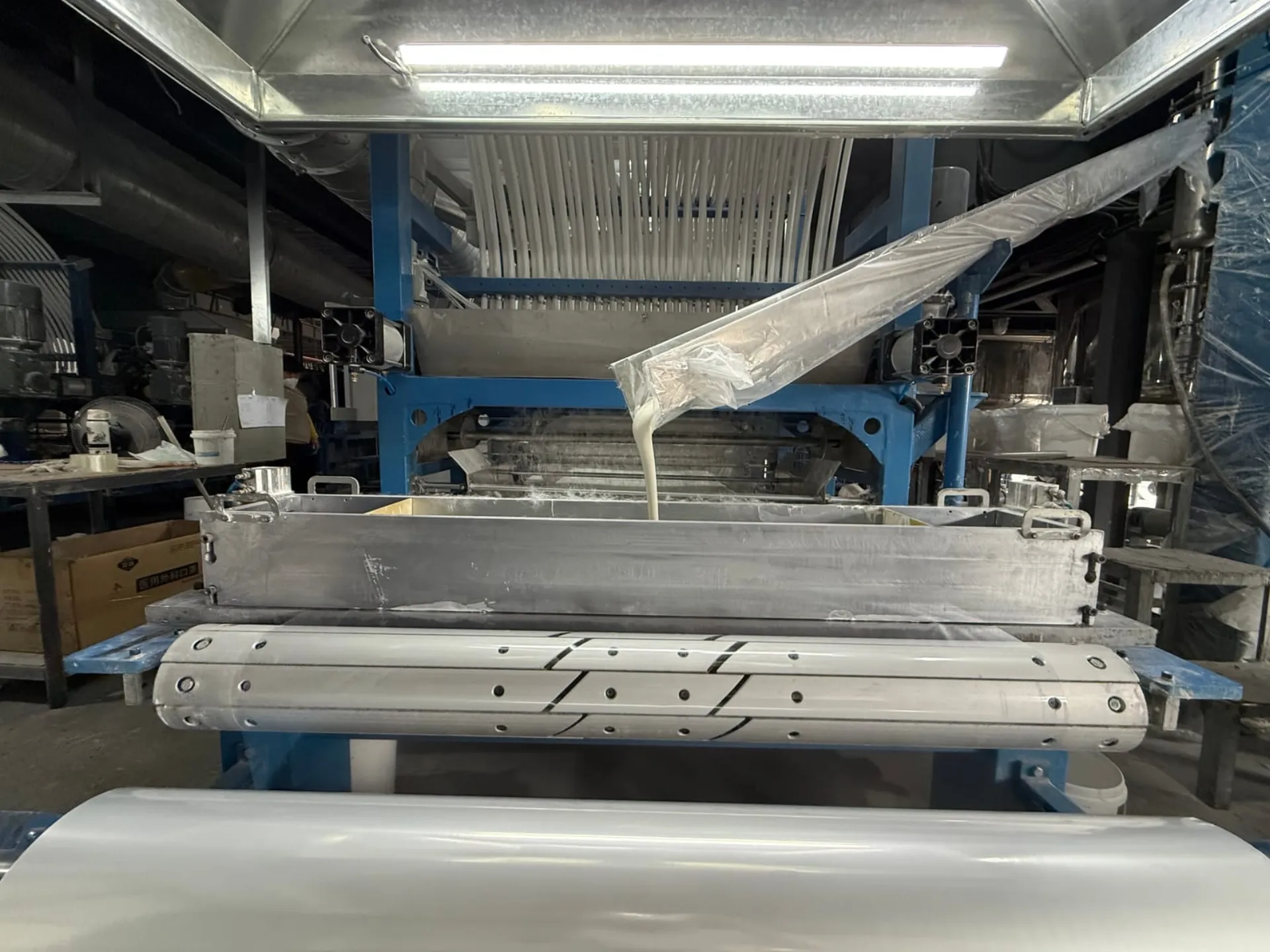

Нанесение смоляного компаунда

Прецизионный нож распределяет приготовленную пасту смолы с наполнителем с точностью ±0.05 мм.

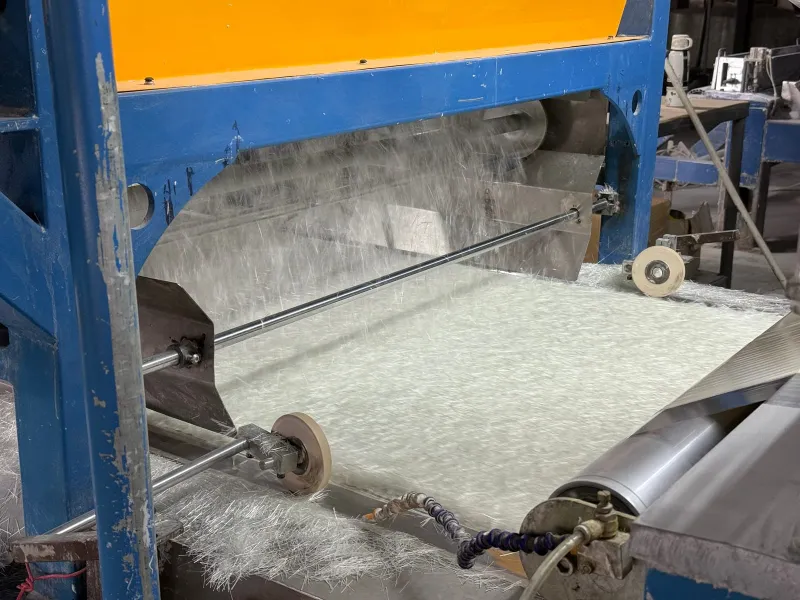

Рубка стекловолокна

Пряди ровинга рубятся на отрезки 25-50 мм и равномерно рассыпаются на слой смолы.

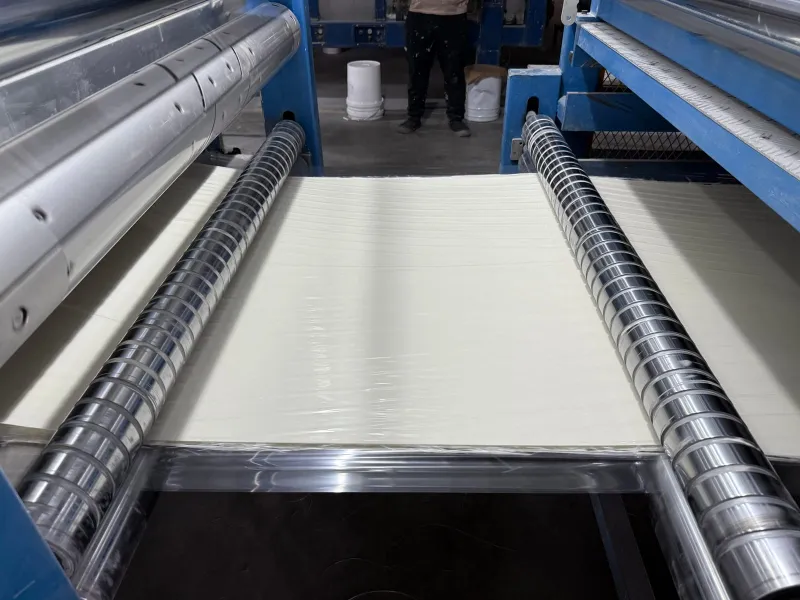

Каландрование (пропитка)

Сэндвич-структура проходит через систему валков под давлением, вытесняющим воздух и пропитывающим волокно.

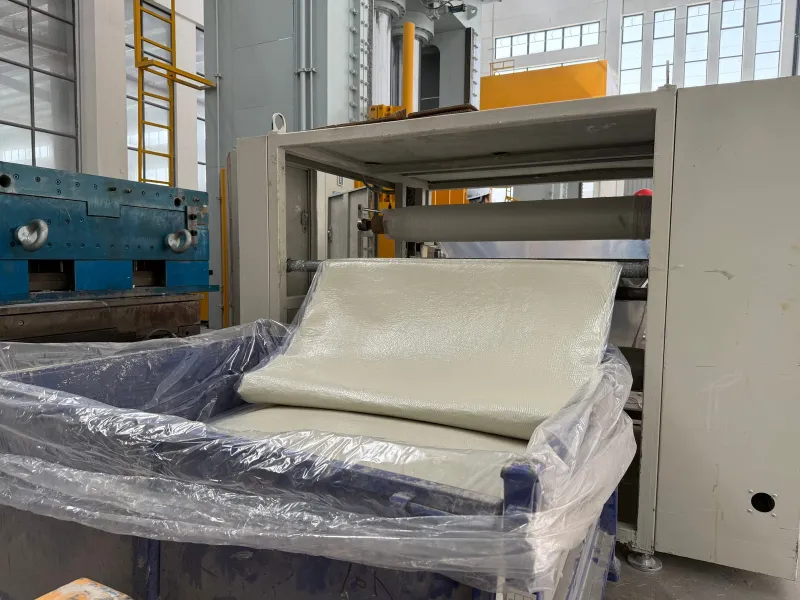

Намотка в рулон

Готовый пропитанный лист SMC наматывается в рулоны с герметичной упаковкой для предотвращения испарения стирола.

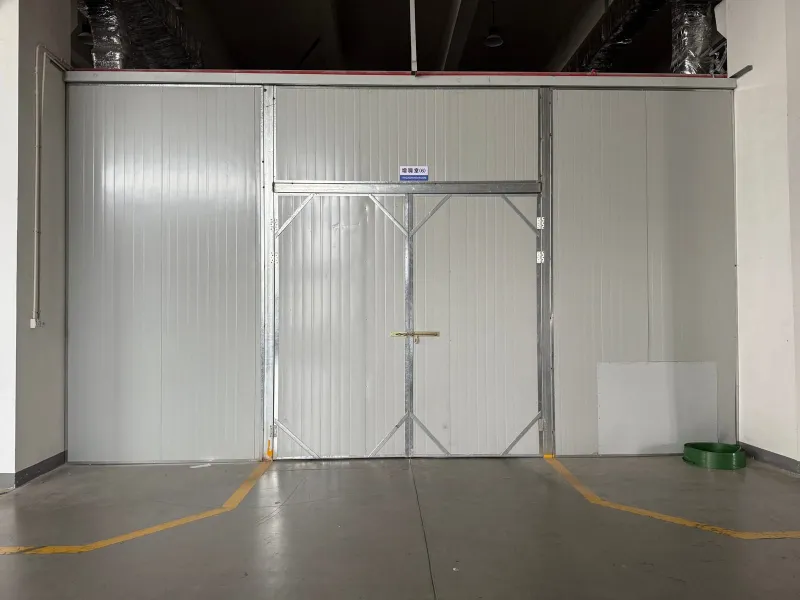

Термостатирование (созревание)

Рулоны выдерживаются в камере при 35-40°C в течение 48-72 часов для достижения рабочей вязкости прессования.

Каландрование и смачивание волокна

Секрет прочности SMC заключается в качестве смачивания волокон смоляной пастой. Линия Alita оборудована прогрессивной системой валов с регулируемым зазором, которые буквально вдавливают густой компаунд в пряди стекловолокна.

Точное дозирование волокна: Система контроля веса непрерывно отслеживает долю стекла в листе (от 25% до 50%).
Отсутствие воздушных включений: Вакуумная дегазация смолы и правильный прижим исключают пористость в деталях.
Возможность гибридного армирования: Помимо рубленого волокна, возможно введение непрерывных однонаправленных нитей для усиления зон растяжения.

КАТАЛОГ ХАРАКТЕРИСТИК

Каталог марок листовых материалов SMC

Выберите интересующую вас серию для просмотра физико-механических свойств и примеров использования.

Серия SMC общего назначения

Широкий спектр применения от деталей корпусов до строительных резервуаров. Отличный баланс текучести и прочности.

MODEL1028

Область применения / Свойства

Стандартная поверхность, для скрытых деталей оборудования

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.15 %

Содержание стекла (%): 21±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 130 Mpa

Модуль упругости (ГПа): 9 Gpa

Ударная вязкость (кДж/м²): 45 KJ/m²

Прочность на растяжение (МПа): 50 Mpa

MODEL1039

Область применения / Свойства

Хорошая растекаемость, общего назначения

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.15 %

Содержание стекла (%): 26±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 150 Mpa

Модуль упругости (ГПа): 10 Gpa

Ударная вязкость (кДж/м²): 60 KJ/m²

Прочность на растяжение (МПа): 65 Mpa

MODEL1040

Область применения / Свойства

Класс А, высокая стойкость к горячей воде, для сантехники

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.10 %

Содержание стекла (%): 26±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 150 Mpa

Модуль упругости (ГПа): 10 Gpa

Ударная вязкость (кДж/м²): 55 KJ/m²

Прочность на растяжение (МПа): 60 Mpa

MODEL1045

Область применения / Свойства

Базовая прочность, стандартные защитные кожухи

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.15 %

Содержание стекла (%): 19±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 110 Mpa

Модуль упругости (ГПа): 9 Gpa

Ударная вязкость (кДж/м²): 40 KJ/m²

Прочность на растяжение (МПа): 45 Mpa

MODEL1045DC

Область применения / Свойства

Улучшенная прочность углов деталей при прессовании

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.15 %

Содержание стекла (%): 21±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 130 Mpa

Модуль упругости (ГПа): 9 Gpa

Ударная вязкость (кДж/м²): 45 KJ/m²

Прочность на растяжение (МПа): 50 Mpa

MODEL1046

Область применения / Свойства

Сниженная плотность, для снижения веса автодеталей

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.15 %

Содержание стекла (%): 26±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 150 Mpa

Модуль упругости (ГПа): 10 Gpa

Ударная вязкость (кДж/м²): 60 KJ/m²

Прочность на растяжение (МПа): 65 Mpa

MODEL1046A

Область применения / Свойства

Для сборных панелей емкостей питьевой воды, без запаха

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.12 %

Содержание стекла (%): 32±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 170 Mpa

Модуль упругости (ГПа): 10 Gpa

Ударная вязкость (кДж/м²): 65 KJ/m²

Прочность на растяжение (МПа): 70 Mpa

MODEL1081

Область применения / Свойства

Высокая прочность, для поддонов картера и защиты двигателя

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.12 %

Содержание стекла (%): 28±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 160 Mpa

Модуль упругости (ГПа): 10 Gpa

Ударная вязкость (кДж/м²): 65 KJ/m²

Прочность на растяжение (МПа): 70 Mpa

MODEL1081R

Область применения / Свойства

Для окрашиваемых деталей облицовки грузовых автомобилей

Физические свойства

Плотность (г/см³): 1.75-1.85

Усадка при формовании (%): ≤0.12 %

Содержание стекла (%): 30±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 170 Mpa

Модуль упругости (ГПа): 10 Gpa

Ударная вязкость (кДж/м²): 75 KJ/m²

Прочность на растяжение (МПа): 80 Mpa

MODEL1081TX

Область применения / Свойства

Повышенная прочность на сдвиг слоев, для толстостенных деталей

Физические свойства

Плотность (г/см³): 1.80-1.90

Усадка при формовании (%): ≤0.10 %

Содержание стекла (%): 36±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 190 Mpa

Модуль упругости (ГПа): 11 Gpa

Ударная вязкость (кДж/м²): 85 KJ/m²

Прочность на растяжение (МПа): 90 Mpa

MODEL1086

Область применения / Свойства

Экстремальная ударная вязкость, для вибронагруженных деталей спецтехники

Физические свойства

Плотность (г/см³): 1.80-1.90

Усадка при формовании (%): ≤0.10 %

Содержание стекла (%): 38±2 %

Водопоглощение (%): ≤20 mg

Механические свойства

Прочность на изгиб (МПа): 200 Mpa

Модуль упругости (ГПа): 11 Gpa

Ударная вязкость (кДж/м²): 95 KJ/m²

Прочность на растяжение (МПа): 100 Mpa

КОНТРОЛЬ КАЧЕСТВА

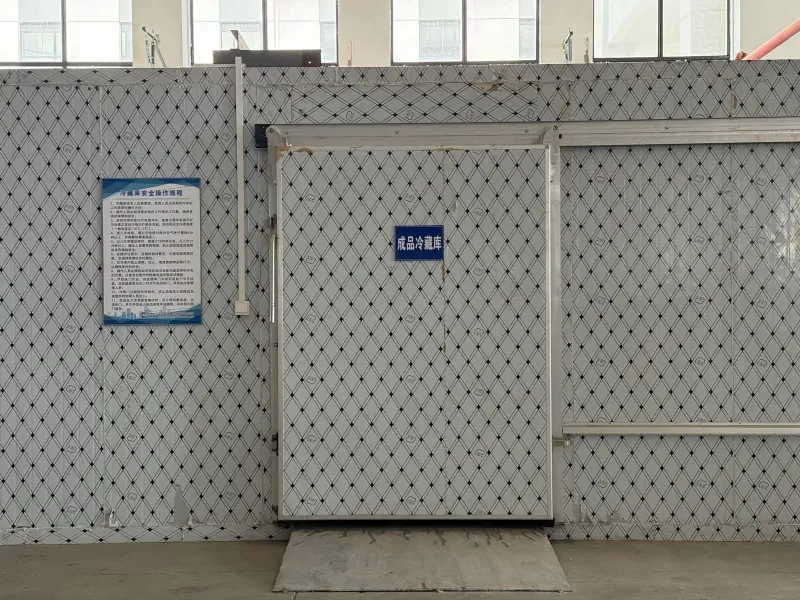

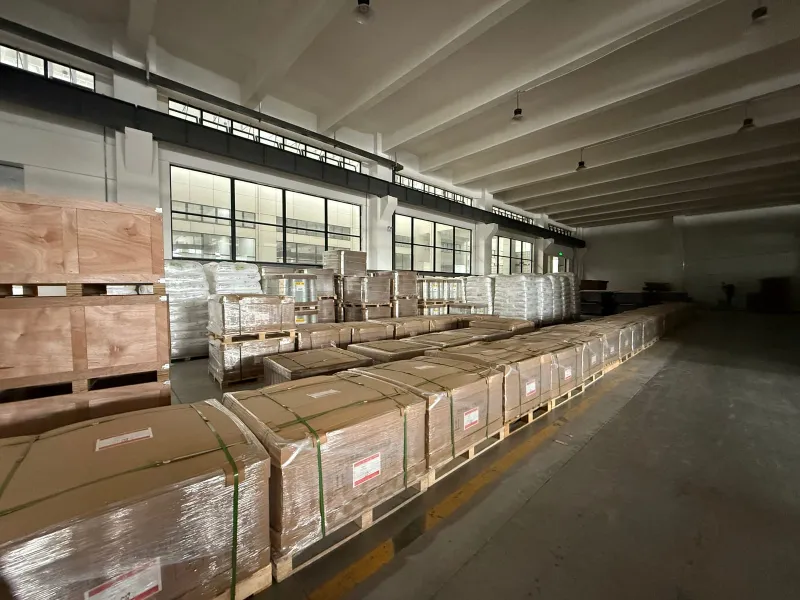

Хранение и кондиционирование рулонов

Листовой SMC является химически активным полуфабрикатом. Для сохранения свойств мы содержим склад с регулируемой температурой (15-20°C).

Холодная логистика

Рекомендуется транспортировать и хранить рулоны при температуре не выше 25°C в защищенном от света месте.

Срок хранения 3-6 месяцев

Использование стабилизаторов Alita гарантирует сохранение стабильной текучести смолы на протяжении всего срока.

Интегрированный подход к прессованию

Мы не просто продаем листы SMC, мы помогаем настроить режимы давления, температуры и время выдержки пресса на вашем производстве.

Заказать пробный рулон SMC
