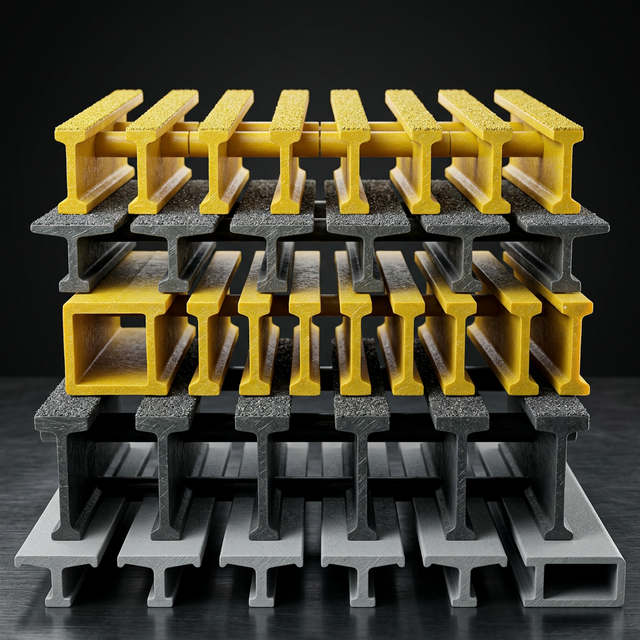

Пултрузионные решетки
Пултрузионный решетчатый настил состоит из несущих балок специальной формы, жестко соединенных поперечными стержнями. Высокое содержание стекловолокна гарантирует максимальную несущую способность на пролете. Идеальное решение для химических и морских платформ.
Описание продукции
Пултрузионный решетчатый настил состоит из несущих балок специальной формы, жестко соединенных поперечными стержнями. Высокое содержание стекловолокна гарантирует максимальную несущую способность на пролете. Идеальное решение для химических и морских платформ.
Высокая химическая стойкость
Полимерная основа надежно защищает настил от воздействия пролитых кислот, щелочей и соляного раствора.
Упругость и прочность
Материал не деформируется под ударными нагрузками, не образует вмятин.
Безопасность труда

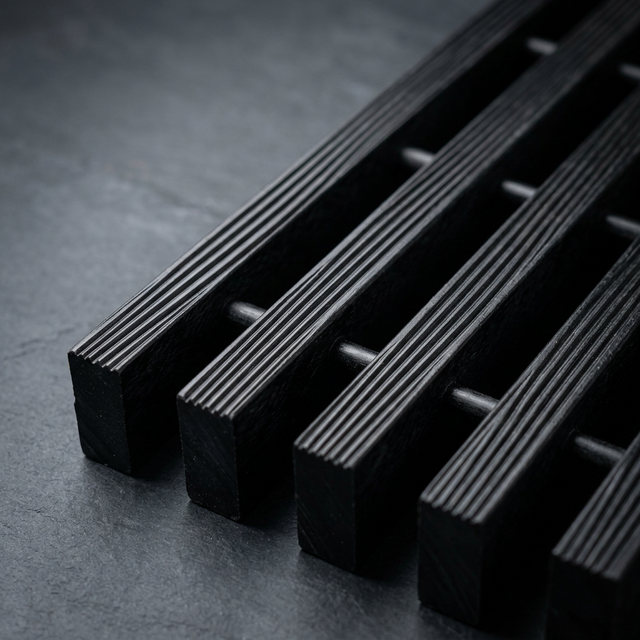

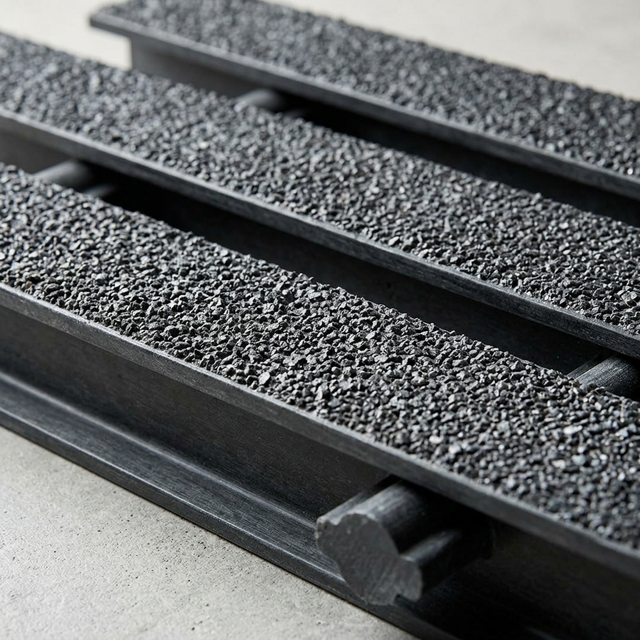

Противоскользящая поверхность, отсутствие искрообразования, диэлектрические свойства.
Экономия на обслуживании
Срок службы более 25 лет без покраски, очистки от ржавчины и ремонта.

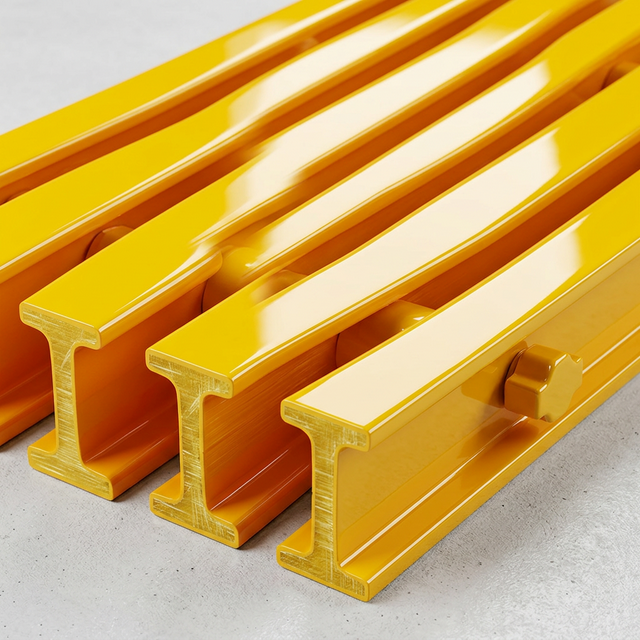

I-образный настил (двутавр)
Классическое инженерное решение с оптимальным соотношением веса настила к его несущей способности.
Техническая спецификация профилей
Схемы размеров для I, T и HL профилей несущих балок.
Продольная жесткость
Доля стекловолокна 65% обеспечивает настилу минимальный прогиб под нагрузкой на больших пролетах.
Характеристики настила (I)
| Код модели | Высота настила (мм) | Ширина полки A (мм) | Шаг балок B (мм) | Зазор C (мм) | Открытая площадь (%) | Вес (кг/м²) |
|---|---|---|---|---|---|---|
| I-4010 | 25 | 15 | 25 | 10 | 40 | 17.8 |
| I-5010 | 25 | 15 | 30 | 15 | 50 | 15.1 |
| I-6010A | 25 | 15 | 38 | 23 | 60 | 12.2 |
| I-6010B | 25 | 8 | 19.8 | 11.8 | 60 | 13.7 |
| I-4015 | 38 | 15 | 25 | 10 | 40 | 22 |
| I-5015 | 38 | 15 | 30 | 15 | 50 | 19.1 |
| I-6015 | 38 | 15 | 38 | 23 | 60 | 16.2 |
| I-4012 | 30 | 15 | 25 | 10 | 40 | 19.1 |
| I-5012 | 30 | 15 | 30 | 15 | 50 | 16.1 |
| I-6012 | 30 | 15 | 38 | 23 | 60 | 13.1 |
| I-40125 | 32 | 15 | 25 | 15 | 40 | 19.8 |
| I-50125 | 32 | 15 | 30 | 15 | 50 | 17.4 |
| I-60125 | 32 | 15 | 38 | 23 | 60 | 13.5 |
| I-4020 | 50 | 15 | 25 | 15 | 40 | 28.5 |
| I-5020 | 50 | 15 | 30 | 15 | 50 | 24.2 |
| I-6020 | 50 | 15 | 38 | 23 | 60 | 20.1 |
Требуется раскрой настила под проект?
Наш инженерный отдел подготовит чертежи раскладки плит настила с учетом вырезов под трубопроводы и опоры.
